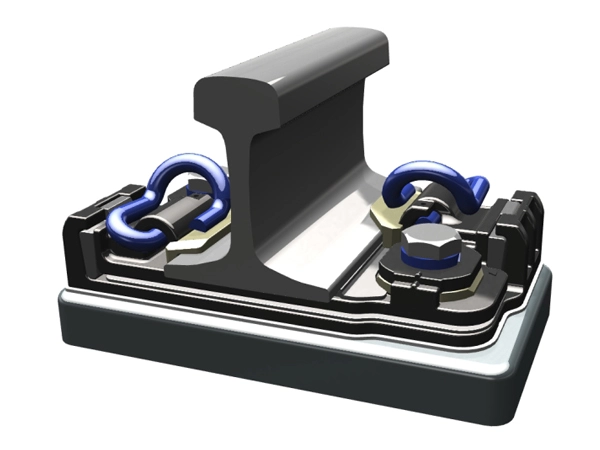

double layer nonlinear vibration reduction fastener with shoulders 01

Fixador de redução de vibração não linear de dupla camada com ombros

O prendedor de redução de vibração não linear de dupla camada com ombros é fixadores de amortecimento de vibração média e alta projetados com estrutura de travamento automático da parte do ombro. Os fixadores têm grande rigidez transversal, bom desempenho de estabilidade de segurança e baixa altura de instalação. Eles são as principais soluções para os fixadores de amortecimento de vibração média na China.


Fixador de redução de vibração não linear de dupla camada com ombros

Vantagens do prendedor de redução de vibração não linear de dupla camada com ombros

  • Estrutura do limite do ombro, rigidez lateral alta

Esta fixação na ferrovia apresenta uma estrutura de limite de ombro que aumenta a rigidez lateral, resultando em maior amortecimento de vibração e estabilidade aprimorada.


  • Pré-montagem e fácil instalação

Através do design da estrutura do tipo de aninhamento e do design da estrutura de travamento automático, o fixador de redução de vibração realiza pré-montagem na fábrica, fácil instalação no local e operação, substituição e manutenção convenientes. A altura de instalação do sistema de fixador ferroviário é basicamente a mesma dos comuns, o que simplifica a construção do sistema ferroviário e a operação de construção de transformação.


  • Distância ajustável e altura

Há uma variedade de maneiras de realizar o ajuste das funções de distância e altura dos sistemas de fixador, o que poderia realizar as demandas de maior distância e ajuste de altura no processo de operação e manutenção posterior.

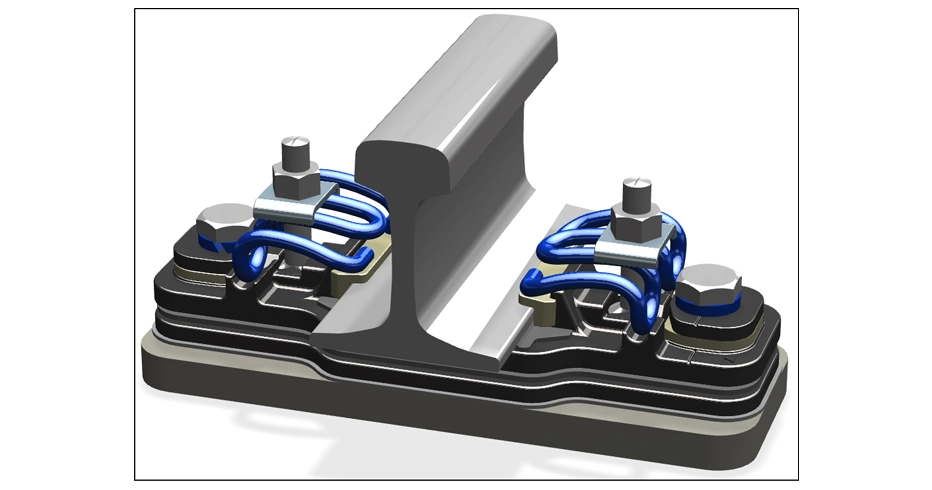

Fixador de redução de vibração não linear de dupla camada com ombros

Indicadores de desempenho do prendedor de redução de vibração não linear de camada dupla com ombros

Item do projetoIndicadores técnicos
Rigidez estática, relação dinâmica-estática (5-35kN)Seção reta: 10 ± 2kN/mm
Seção da curva: 12 ± 2kN/mm
Relação dinâmico-estática inferior a 1,4
Altura de instalação do fixadorO mesmo que os fixadores comuns
Quantidade de ajuste de trilhoAjuste máximo do medidor de trilha: ± 20mm
Ajuste máximo da altura do trilho: 0 ~ 30mm para fixadores do tipo e, 0 ~ 40mm para fixadores do tipo w.
Desempenho de fadigaCarregamento vertical 8,6 ~ 43kN
Carregamento lateral 6,8 ~ 34kN
Após 3 milhões de ciclos de fadiga:
Taxa de mudança de rigidez estática: ≤ 10%;
Mudança de calibre: ≤ 6mm;
Nenhum dano aos componentes;
Medição do deslocamento dinâmico do trilho:
Deslocamento dinâmico unilateral da cabeça do trilho: ≤ 3mm;
Deslocamento unilateral da parte inferior do trilho: ≤ 2,5mm;
Efeito de redução de vibraçãoSeção reta = 10dB
Seção de curva de raio pequeno ≥ 8dB
