Refrigerador Evaporativo Híbrido

O refrigerador evaporativo híbrido é semelhante ao sistema de resfriamento em série de três estágios da "torre de água de resfriamento do refrigerador de ar" combinada em um conjunto de equipamentos intensivos, mas em comparação com o sistema de refrigeração em série tradicional, possui "três processos de reutilização e três diferenças" significativos:

1. "Três processos de reutilização" significa que o vento e a água são reutilizados três vezes no equipamento de alta eficiência. A primeira reutilização do vento ocorre da extremidade mais baixa do tubo de evaporação para o nível de líquido do tanque de água, em que o vento com a temperatura mais baixa resfria a água circulante caindo continuamente acima para garantir que a temperatura da água no tanque de água permaneça inalterada. A segunda reutilização do vento ocorre fora do filme de água do tubo de evaporação, e o ar com maior velocidade flui através do exterior do filme de água para formar pressão negativa local, que é benéfico para a evaporação do filme de água e tirar o vapor de água no tempo, Impedindo assim que o vapor de água forme pressão fora do filme de água. Quando o vento atinge a parte externa da barbatana na direção ascendente, o padrão de fluxo muda de fluxo laminar para fluxo turbulento. Neste estado, o coeficiente de transferência de calor do ar é alto, a temperatura do ar aumenta muito (geralmente 10 °C-15 °C), e o ar de alta temperatura é descarregado do duto do ventilador de tiragem induzida, completando assim a utilização em cascata de três etapas do ar. A primeira utilização em cascata de água também ocorre no fundo do tubo de evaporação, no qual a água está em contato contracorrente com o ar inalado de fora pela primeira vez. A água no estado de chuva torrencial tem a função de lavagem, que pode lavar completamente as impurezas no ar para o fundo do tanque de água, garantir a passagem de ar limpo através do feixe de tubos, e reduzir a escala e o bloqueio entre as lacunas do feixe de tubos. A segunda reutilização da água ocorre fora do tubo de evaporação, e sua principal função é distribuir uniformemente o filme de água. É necessário garantir que cada linha de tubos e cada linha de tubos sejam uniformemente cobertos pelo filme de água, sem áreas secas, e evitar a descamação e a corrosão sob a escala. A maior parte da água líquida é interceptada pelo coletor de água na parte superior do dispositivo de pulverização. Quando o vapor de água saturado passa para cima através da parte externa do feixe de tubos com nadadeiras, ocorre a interceptação secundária, em que o vapor de água saturado se torna vapor insaturado ao passar pela seção superaquecida da barbatana e é descarregado para o exterior do duto de ar, sem o fenômeno da névoa branca, E o coeficiente de transferência de calor do ar fora da barbatana umidificada também é melhorado. Em uma série de utilização em cascata, a água é reutilizada três vezes, realizando "uso total".

2. "Três diferenças" significa que o equipamento é bastante diferente do refrigerador de ar tradicional, refrigerador de água e torre de água de resfriamento. A diferença entre a seção da aleta do equipamento e a seção da aleta do refrigerador de ar é a diferença na anticorrosão. O refrigerador de ar tradicional geralmente opera em ambiente de ar seco, então o lado externo de suas aletas de alumínio basicamente não precisa de anticorrosão, mas o lado externo da barbatana do resfriador evaporativo híbrido opera em ambiente de ar úmido, então o feixe de tubos de aleta precisa ser anticorrosivo como um todo, E a anticorrosão geral de zinco galvanizado por imersão a quente é geralmente adotada no tubo de aço processado e na chapa de aço. A seção do tubo de evaporação do equipamento também é muito diferente do feixe de tubos do refrigerador de água. O meio frio do resfriador de água geralmente passa dentro do tubo e o meio quente passa para fora do tubo, mas o resfriador evaporativo híbrido é exatamente o oposto: O meio quente passa dentro do tubo, o vento e a água passam fora do tubo, Portanto, o lado externo do tubo também precisa de anticorrosão de zinco galvanizado por imersão a quente. O refrigerador evaporativo híbrido também é muito diferente da torre de água de resfriamento. A torre de água de resfriamento tradicional geralmente tem embalagem, mas o resfriador evaporativo híbrido não tem embalagem na seção de contato de contra-corrente do vento e da água. Além disso, a torre de água de resfriamento é geralmente instalada no solo, enquanto o refrigerador evaporativo híbrido é um tipo de equipamento móvel, que pode ser convenientemente instalado na galeria de tubos, plataforma ou telhado, propício para utilizar equipamentos usados.

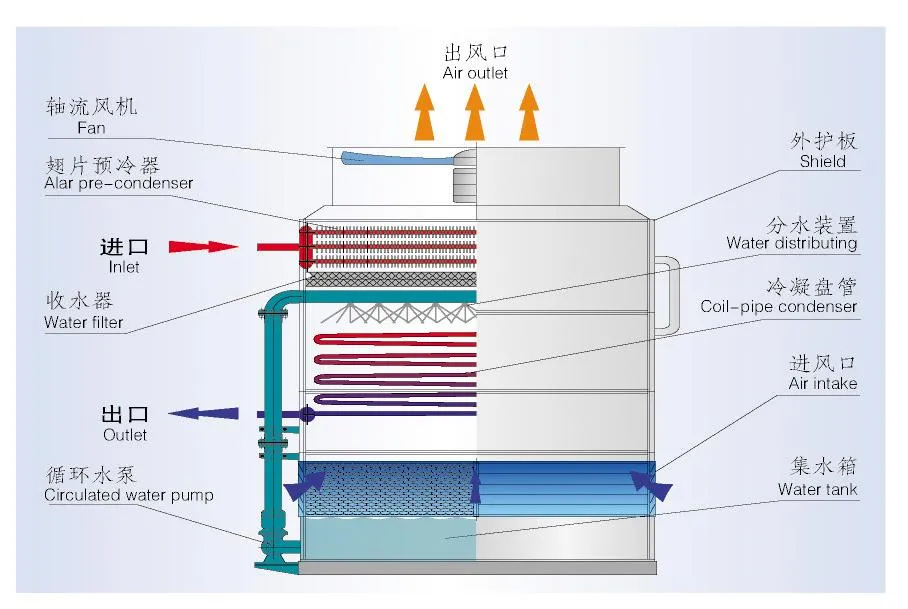

Componentes principais

O condensador evaporativo é um trocador de calor com eficiência energética e altamente eficaz. Ele opera pulverizando uma película de água na superfície externa da bobina do trocador de calor, que então passa por um processo de evaporação. Este processo é facilitado por um ventilador de tiragem induzida que circula o ar e remove o vapor d'água. Como resultado, o calor do vapor que flui pelos tubos é absorvido, fazendo com que ele se condense e esfrie.

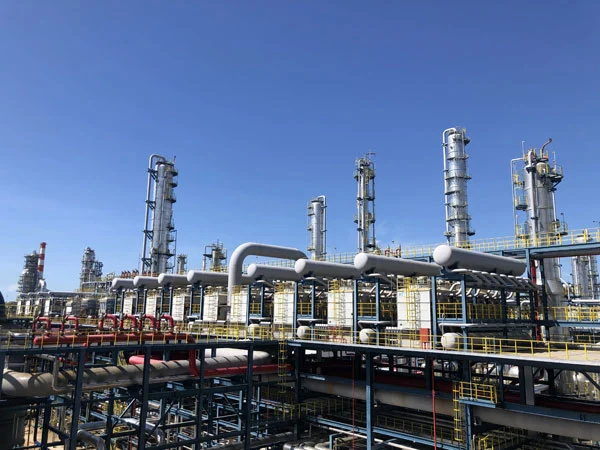

Os sistemas de resfriamento evaporativo híbrido para a indústria petroquímica são um tipo de equipamento de resfriamento de alta eficiência projetado e desenvolvido pela Longhua Technology Group (Luoyang) Company para a indústria petroquímica. Com base na teoria básica da troca de calor latente e troca de calor sensível, o refrigerador de alta eficiência para a indústria petroquímica alcançou combinação otimizada de vários métodos de resfriamento, como resfriamento evaporativo, refrigerar de ar e refrigerar de água, conseguindo assim a estrutura estável e segura, o espaço de aplicação extensivo, e vantagens óbvias tais como a economia de energia, Economia de água e desempenho de proteção ambiental.
